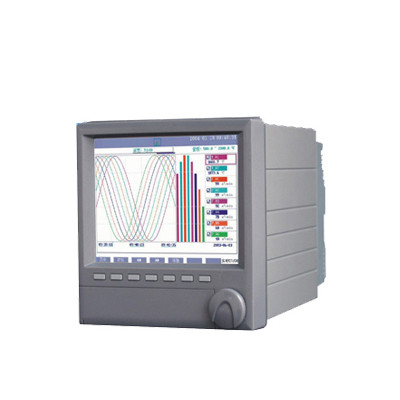

JM-530MR中長圖彩屏無紙記錄儀
產品特點：
JM-530MR中長圖彩屏無紙記錄儀是可以與溫度、壓力、流量、液位等現場儀表相連接，起到顯示數據與記錄數據的作用。中長圖彩屏無紙記錄儀采用32位ARM處理器和10.4英寸640×480、64色TFT真彩液晶顯示屏、CCFL背光的多功能無紙記錄儀。
產品優勢：
JM-530MR中長圖彩屏無紙記錄儀具有32路模擬量輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。
.jpg)
JM-530MR中長圖彩屏無紙記錄儀是可以與溫度、壓力、流量、液位等現場儀表相連接，起到顯示數據與記錄數據的作用。中長圖彩屏無紙記錄儀采用32位ARM處理器和10.4英寸640×480、64色TFT真彩液晶顯示屏、CCFL背光的多功能無紙記錄儀。
JM-530MR中長圖彩屏無紙記錄儀具有32路模擬量輸入、32路報警輸出、100mA配電輸出，可實現信號采集、顯示、處理、記錄、積算、報警、配電等功能；采用RS-232C接口或隔離RS-485接口，可實現遠程監控；內置大容量 NAND FLASH作為歷史數據的存儲介質，通過CF卡可將需要保存的數據轉存至計算機或其它設備中。
JM-530MR中長圖彩屏無紙記錄儀適用于冶金、石油、化工、建材、造紙、食品、制藥、熱處理和水處理等各種工業現場。
一、主要功能：
1.模擬量輸入：32通道；2.報警輸出：32通道；3.斷線處理功能
4.非線性表格；5.流量模型運算功能；6.小信號切除功能
7.線性修正功能；8.報警/累積列表功能9.畫面分組功能：8組；
10.組態拷貝功能；11.10.4英寸TFT彩色LCD；12.RS-232C/485通訊接口；
13.3套畫面配色方案；14.中英文操作界面；15.全拼中文輸入；
16.CF卡接口；17.128MB 內存；18.快速旋鈕操作
19.畫面自動切換，20.屏幕保護功能
二、主要參數：
1.輸入信號：多32通道隔離型信號輸入，通道間隔離電壓大于250VAC，通道和地之間隔離電壓大于500VAC，通道和通道之間隔離耐壓大于250VAC。
2.串模抑制比：60dB(1,000:1)，共模抑制比：120dB(1,000,000:1)，源內阻100Ω
3.靜電放電抗擾度：3級；電快速瞬變脈沖群抗擾度：3級；浪涌(沖擊)抗擾度：3級
4.信號類型：標準信號：(0~10)mA、(4~20)mA、(0~5)V、(1~5)V、(0~10)V；
毫伏信號：(0~20)mV、(0~100)mV;
熱電偶：B、E、J、K、S、T、WRe5-26、WRe3-25、R、N、EA-2；
熱電阻信號：Pt100、Cu50、JPT100;(-5~5)V、(-10~10)V、(0~1)V、(0.2~1)V
5.記錄間隔：1s、2s、4s、5s、6s、8s、10s、12s、15s、24s、30s、36s、48s、1min、2min、4min、5min、10min、30min、1h、2h、4h共22種記錄間隔可選。
6.采樣周期：1秒，即1秒對各通道均采樣1次
7.存儲容量：內部Flash存儲器大容量為128MB
8.報警輸出：多32路報警繼電器常開觸點輸出，觸點容量3A/250VAC(阻性負載)
9.實時時鐘：采用硬件實時時鐘，掉電后由鋰電池供電，大時鐘誤差±1分/月
10.掉電保護：所有數據保存在NAND FLASH存儲器中，確保所有歷史數據及組態參數不會因掉電而丟失
11.通訊接口：提供RS-485和RS-232C兩種通訊接口供用戶選擇，但不能同時使用，其中RS-485串行總線與主機隔離
12.通訊協議：采用R-Bus或ModBus通訊協議, 通訊波特率有5種可選，即1200bps、9600bps、19200bps、57600bps和115200bps
13.供 電：交流：(100~240)VAC 頻率范圍：(47~63)Hz
14.工作條件：工作溫度：(0~50)℃；濕度：(10~85)%(無結露)；運輸和存儲溫度：(-20~60)℃；濕度：(5~95)%(無結露)
