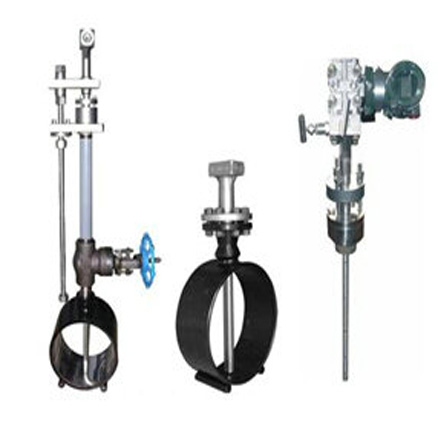

威力巴流量計
產品特點：
LY-HLV威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。
產品優勢：
1.可用于各種氣體、液體和蒸汽的測量；
2.安裝費用低；
3.輸出一個非常穩定、無脈動的差壓信號。
.jpg)
一、產品概述
LY-HLV威力巴流量計是一種差壓式、速率平均式流量傳感器，通過傳感器在流體中所產生的差壓進行流量測量。威力巴流量計反映流體真實的流速，其精度達到± 1.0，重復性達± 0.1。威力巴的突出優點是：輸出一個非常穩定、無脈動的差壓信號。威力巴流量計是一種插入式流量測量?jī)x表。在管道中插入一根威力巴流量傳感器，當流體流過傳感器時，在其前部迎流方向產生一個高壓分布區，在其后部產生一個低壓分布區。傳感器在高、低壓區有按一定規則排列的多對一般為三對取壓孔，分別測量流體的全壓力包括靜壓力和平均速度壓力Pl和靜壓力P2。將P1 和 P2 分別引入差壓變送器，測量出差壓△P=P1-P2，△P反映流體平均速度的大小，以此可推算出流體的流量。
二、主要用途
威力巴流量計的使用范圍及其廣泛，它大量用于各種氣體、液體和蒸汽的測量，以下為典型應用介質。
氣體/液體/蒸汽
天然氣/冷卻水/飽和蒸汽
壓縮空氣/鍋爐水/過熱蒸汽
燃?xì)?除鹽水
氣體碳?xì)浠衔?液體碳?xì)浠衔?br/> 熱空氣/低溫液體
發生爐氣體/導熱液體
三、產品特點
子彈頭截面形狀的探頭能產生壓力分布，能避免信號滲漏，提高探頭結構強度，保持長期高精度。威力巴流量探頭以其防堵設計，使均速管流量探頭的防堵水平達到了一定的高度。威力巴流量計的低壓孔實現本質防堵一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。威力巴流量計的獨特設計，使低壓取壓孔位于探頭側后兩邊，流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞并且能產生一個非常穩定的低壓信號。
四、主要技術指標
測量精度：± 1 重復精度：± 0.1
適用壓力：0～40MPa 適用溫度：－ 180℃～＋ 550℃
測量上限：取決于探頭強度測量下限：取決于測量小差壓要求
量 程 比：大于10∶1
適用管徑：38mm～9,000mm 圓管、方管
適用介質：滿管、單向流動的、單向的氣體、蒸汽和粘度不大于1 0 厘泊的液體
五、產品選型表
項 目 | 代 碼 | 說 明 | ||||||
LY-LGB |
| 勻速管流量計 | ||||||
傳感器類型 | W |
| 威力巴流量傳感器 | |||||
A |
| 阿牛巴流量傳感器 | ||||||
D |
| 德爾塔巴流量傳感器 | ||||||
介質類型 | Y |
| 液體 | |||||
Q |
| 氣體 | ||||||
Z |
| 蒸汽 | ||||||
流體溫度 |
| 2 |
| ＜200℃ | ||||
5 |
| ＜500℃ | ||||||
流體壓力 |
| 1 |
| ≤1.6MPA | ||||
2 |
| ≤4.0MPA | ||||||
3 |
| ≤6.3MPA | ||||||
4 |
| ≤10.0MPA | ||||||
5 |
| ≤25.0MPA | ||||||
精度 |
| 1 |
| 1.0級 | ||||
2 |
| 1.5級 | ||||||
3 |
| 2.5級 | ||||||
連接方式 |
| 1 |
| 螺紋連接 | ||||
2 |
| 法蘭連接 | ||||||
口徑 |
| DN | 用數字表示（公稱通徑） | |||||
附件（選配） |
| F | 帶可拆卸安裝球閥 | |||||
| J | 帶截止閥 | ||||||
| L | 帶冷凝管 | ||||||
| S | 帶三閥組 | ||||||
| CB | 差壓變送器 | ||||||
| XJ | 流量積算儀 | ||||||
| BC | 溫壓補償帶溫度與壓力傳感器 | ||||||
六、效果圖
| ? | .jpg){kind=small} |
|||||||||||
.jpg) |
材料檢驗
產品質量，我們從源頭抓起。 |
.jpg) |
生產中檢驗
每個環節我們都注重品質的保證。 |
.jpg) |
成品檢驗
希望我們的產品可以為您創造價值。 |
|||||||
|
